Kontrollpunkte in Baden-Württemberg

Wie genau ist mein GNSS/GPS-Empfänger?

GNSS/GPS-Empfänger in Navigationsgeräten, Smartphones, Handhelds, Uhren usw. erobern immer mehr unseren Alltag in Beruf und Freizeit. Diese Geräte ermöglichen eine Positionsbestimmung in sehr kurzer Zeit. Die meisten GNSS/GPS-Empfänger nutzen globale Satellitennavigationssysteme (GNSS) wie z.B. das amerikanische GPS, das bei der Positionierung oder Navigation wertvolle Dienste leistet.

Mit der Unterstützung des Landesamt für Geoinformation und Landentwicklung Baden-Württemberg (LGL) wurden an öffentlichen, gut zugänglichen Orten im Land zentimetergenau bestimmte Kontrollpunkte mit Hilfe des Satellitenpositionierungsdienstes SAPOS® angebracht.



Mit diesen Kontrollpunkten haben Sie die Möglichkeit, die Positionsgenauigkeit Ihres GNSS/GPS-Empfängers zu testen.

Suchen Sie einen der Kontrollpunkte auf, welche in der Regel mit Metallplatten gekennzeichnet sind, und halten Sie Ihren GNSS/GPS-Empfänger über die in der Plattenmitte aufgetragene Markierung. Dann vergleichen Sie die angezeigte Koordinate mit den auf der Platte angegebenen Sollkoordinaten. Nicht selten treten hierbei große Differenzen auf.

Zur Anzeige der Koordinaten empfehlen wir Ihnen z.B. die kostenlose App des LGL "BW Map mobile" oder eine andere der kostenlosen Apps zum Thema "GPS Position". Dort werden die Standpunktkoordinaten im metrischen Koordinatensystem (per UTM-Abbildung) angezeigt und können so leicht mit den Sollwerten des Kontrollpunkts verglichen werden.

Wenn man die Sollwerte des Kontrollpunktes in den Apps als Zielpunkt eingibt, wird einem sogar direkt die Abweichung seines Smartphones angezeigt.

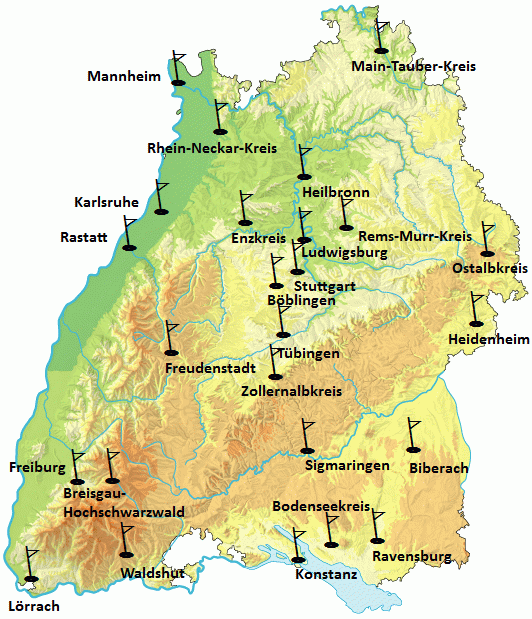

Kontrollpunktübersicht Baden-Württemberg

Karte-Kontrollpunkte7
Kontrollpunkte im Main-Tauber-Kreis
Kontrollpunkte im Main-Tauber-Kreis
Kontrollpunkte im Landkreis Rastatt
Kontrollpunkte im Landkreis Rastatt
Kontrollpunkte Landkreis Ludwigsburg
Kontrollpunkte Landkreis Ludwigsburg
Kontrollpunkte im Landkreis Böblingen
Kontrollpunkte im Landkreis Böblingen
Kontrollpunkte im Landkreis Breisgau Hochschwarzwald
Kontrollpunkte im Landkreis Breisgau Hochschwarzwald
Kontrollpunkte im Stadtkreis Freiburg
Kontrollpunkte im Stadtkreis Freiburg
Kontrollpunkte im Landkreis Ravensburg
Kontrollpunkte im Landkreis Ravensburg
Kontrollpunkte im Landkreis Lörrach
Kontrollpunkte im Landkreis Lörrach
Kontrollpunkte im Landkreis Waldshut
Kontrollpunkte im Landkreis Waldshut
Kontrollpunkte im Landkreis Konstanz
Kontrollpunkte im Landkreis Konstanz
Kontrollpunkte im Bodenseekreis
Kontrollpunkte im Bodenseekreis
Kontrollpunkte im Landkreis Biberach
Kontrollpunkte im Landkreis Biberach
Kontrollpunkte im Landkreis Sigmaringen
Kontrollpunkte im Landkreis Sigmaringen
Kontrollpunkte im Zollernalbkreis
Kontrollpunkte im Zollernalbkreis
Kontrollpunkte im Landkreis Freudenstadt
Kontrollpunkte im Landkreis Freudenstadt
Kontrollpunkte im Landkreis Tübingen
Kontrollpunkte im Landkreis Tübingen
Kontrollpunkte im Landkreis Heidenheim
Kontrollpunkte im Landkreis Heidenheim
Kontrollpunkte im Stadtkreis Stuttgart
Kontrollpunkte im Stadtkreis Stuttgart
Kontrollpunkte im Rems-Murr-Kreis
Kontrollpunkte im Rems-Murr-Kreis
Kontrollpunkte im Enzkreis
Kontrollpunkte im Enzkreis
Kontrollpunkte im Landkreis/Stadt Karlsruhe
Kontrollpunkte im Landkreis/Stadt Karlsruhe
Kontrollpunkte im Stadtkreis Mannheim
Kontrollpunkte im Stadtkreis Mannheim
Kontrollpunkte im Rhein-Neckar-Kreis
Kontrollpunkte im Rhein-Neckar-Kreis
Kontrollpunkte Im Landkreis/Stadt Heilbronn
Kontrollpunkte Im Landkreis/Stadt Heilbronn
Kontrollpunkte im Ostalbkreis
Kontrollpunkte im Ostalbkreis

Landkreise bzw. Stadtkreise mit dem LGL zur Verfügung gestellten Kontrollpunkten. Für Details bitte auf eine Fahne klicken

Genauigkeit

Beispiel einer Metallplatte als Kontrollpunkt

Die Genauigkeit einfacher Empfänger zur Fußgänger- oder Fahrzeugnavigation liegt üblicherweise zwischen 2 und 10 Metern.

Sollte Ihr Empfänger geographische Koordinaten (Breite, Länge) anzeigen, können Sie mit folgender Tabelle Ihre Positionsgenauigkeit in Baden-Württemberg besser abschätzen:

Breitendifferenz:  0,001' = ca. 1,9 m
   0,0001' = ca. 0,2 m

Längendifferenz:  0,001' = ca. 1,2 m
   0,0001' = ca. 0,1 m



Der Genauigkeitsvergleich zu den Sollkoordinaten ist einfacher, wenn Sie sich die Koordinaten mit Hilfe der UTM-Abbildung (East, North) anzeigen lassen. Diese Koordinaten sind in Metern angegeben, was den Abgleich mit den Sollwerten deutlich erleichtert im Vergleich zu den Angaben in Grad, Minute, Sekunde bei den geographischen Koordinaten (Breite, Länge). Koordinaten mit UTM-Abbildung lassen sich z.B. mit kostenlosen Apps (siehe oben) anzeigen.

Wenn man es genau wissen will: Der exakte Abstand zum Kontrollpunkt lässt sich dann wie folgt berechnen

Abstand = Quadratwurzel aus [ (Differenz Koordinatenwert 1)2 + (Differenz Koordinatenwert 2)2 ]





Begriffe / Glossar

GNSS: Global Navigation Satellite System

Überbegriff für alle Systeme zur Positionsbestimmung und Navigation mittels Satellitensignalen. Zum Beispiel dem amerikanischen GPS, dem europäischen Galileo, dem russischen GLONASS oder dem chinesischen BeiDou. Aktuelle Smartphones und Navigationsgeräte verwenden zusätzlich zu den GPS- auch die Satelliten dieser alternativen Navigationssysteme und erhöhen damit die Chancen auch an ungünstigen Standorten noch eine Position bestimmen zu können.



GPS: Global Positioning System

Das amerikanische Satellitennavigationssystem wird von den meisten Navigationsgeräten und Smartphones verwendet. In der Regel sind zwischen 29 und 32 Satelliten verfügbar.



WGS84: World Geodetic System 1984

Bezugssystem der GPS-Satelliten, auf dem alle GPS-Messungen basieren. Messungen mit GPS-Empfängern liefern Koordinaten im WGS84 Bezugssystem, wobei sich die absolute Genauigkeit im Rahmen der reinen GPS-Systemgenauigkeit von Dezimetern oder wenigen Metern bewegt.

Ein Grund ist, dass es keinen Bezug zur Erdoberfläche in Form von vermarkten, hochgenauen Festpunkten gibt. Das gleiche gilt auch für GNSS-Empfänger, da die verschiedenen Bezugssysteme dem WGS84 ähnlich sind.

Wegen seiner mangelnden Genauigkeit ist das WGS84 für präzise Vermessungsarbeiten unbrauchbar. Aus diesem Grund wurde das ETRS89-Bezugssystem geschaffen.



ETRS89: European Terrestrial Reference System 1989

Ein für Europa definiertes, dreidimensionales, geodätisches Referenzsystem hoher Genauigkeit. ETRS89-Koordinaten stimmen im besten Fall auf Dezimeter mit WGS84-Koordinaten überein. Das ETRS89 ist in Deutschland das aktuelle amtliche Koordinatenreferenzsystem und das einheitliche Referenzsystem der europäischen Staaten.

Das für das Liegenschaftskataster notwendige, amtliche ETRS89-Bezugssystem wird durch hochgenaue, vermarkte Punkte und die SAPOS®-Referenzstationen realisiert. Nur unter Verwendung von SAPOS®-Daten werden mit GPS/GNSS-Empfängern amtliche ETRS89-Koordinaten erzielt.



Geographische Koordinaten:

Positionsdarstellung auf der Erde anhand der Längen- und Breitengrade (Länge, Breite).



UTM: Universal Transverse Mercator
Projektion zur Abbildung von dreidimensionalen, kartesischen Koordinaten in die Ebene. Darstellung der Lagekoordinaten im metrischen System. ETRS89-/UTM-Koordinaten werden in Europa als künftiges, einheitliches Koordinatensystem eingeführt.



Ellipsoidische Höhen:

Ergebnis von GPS/GNSS-Messungen. Die Höhenbezugsfläche ist ein Ellipsoid (z.B. WGS84- oder GRS80-Ellipsoid) welches nur eine Näherung an die echte Erdform darstellt. Ellipsoidische Höhen weichen deutlich (in BaWü ca. 48m) von den bekannten Normalhöhen ab.



Normalhöhen:

Amtliches Höhenbezugssystem aller deutschen Bundesländer. Die entsprechenden Höhenangaben werden als "...Höhe über NHN" bezeichnet. Die Bezugsfläche, das Quasigeoid, weist nur geringfügige Abweichungen gegenüber dem tatsächlichen Geoid auf. Die Bestimmung des Quasigeoids erfolgt durch Schweremessungen in Kombination mit Lage- und Höhenmessungen, welche durch die Landesvermessungsbehörden (in Baden-Württemberg das LGL) durchgeführt werden.

Die Normalhöhen haben die früheren normalorthometrischen Höhen, abgekürzt als "...Höhe über NN", abgelöst. Die beiden Höhensysteme NN bzw. NHN weichen nur wenige Zentimeter voneinander ab.



SAPOS®

Satellitenpositionierungsdienst der deutschen Landesvermessung. Ermittelt mit Hilfe von sogenannten Referenzstationen Daten, mit denen geeignete GPS/GNSS-Empfänger die Positionsgenauigkeit von Dezimetern bis hin zu Zentimetern steigern können. Als Ergebnis erhält man amtliche Koordinaten im Bezugssystem ETRS89.
